Pompa pengukur adalah perangkat dosing bahan kimia perpindahan positif bolak-balik dengan kemampuan untuk memvariasikan kapasitas secara manual atau otomatis sesuai kondisi proses yang diperlukan. pompa ini digunakan dalam aplikasi yang membutuhkan laju aliran yang sangat akurat, dapat diulang, dan dapat disesuaikan.

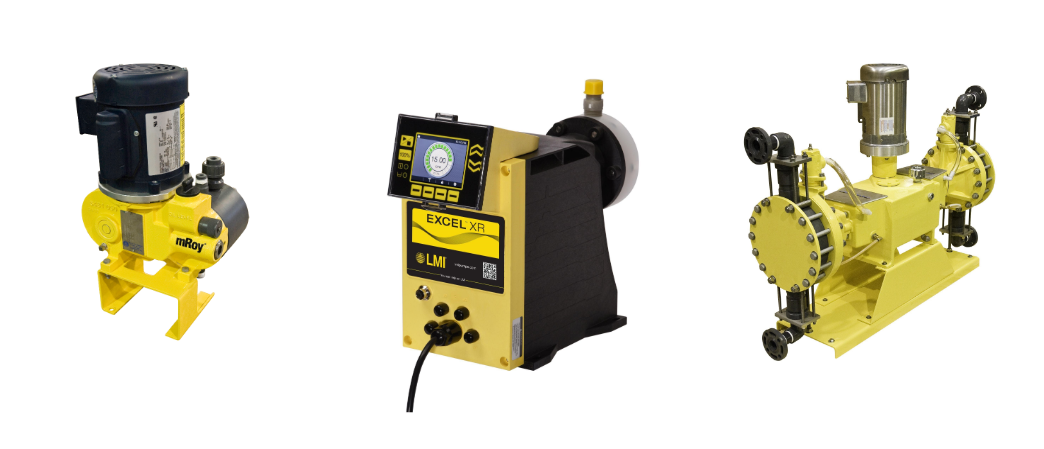

Produk terkait dengan kemampuan penolakan

Pompa pengukur dicirikan oleh kemampuannya untuk memenuhi persyaratan kinerja spesifik terkait linearitas, akurasi kondisi tunak, dan pengulangan. Turndown (rentang yang dapat disesuaikan dari pompa pengukuran) dan Akurasi adalah kunci untuk menentukan kualitas dan kinerja pompa pengukuran.

Turndown Ratio adalah kapasitas pengenal dibagi dengan kapasitas minimum yang dapat diperoleh dengan tetap mempertahankan akurasi dan linearitas kondisi tunak yang ditentukan.

Contoh
Kapasitas Terukur: 50 Galon per Jam
Kapasitas Minimum: 5 Galon per Jam
Turndown: 50 / 5 = 10
Rasio Turndown: 10:1

Pada contoh di atas, rasio turndown adalah 10:1. Jika kapasitas minimum adalah 0,5 GPH, rasio turndown akan menjadi 100:1. Namun, mendefinisikan turndown tanpa akurasi tidak ada artinya.

Pertimbangkan pompa yang sama dengan kapasitas maksimum 50 GPH. Jika Anda tidak menentukan akurasi, secara teknis pompa dapat diturunkan hingga 0 GPH, dalam hal ini nilainya tidak terbatas.

Mendefinisikan Akurasi memerlukan dua masukan:

• Kisaran persentase yang dinyatakan sebagai nilai ±
• Kualifikasi yang benar-benar mendefinisikan nilai sebenarnya dari persentase yang dinyatakan

Pompa metering biasanya memiliki akurasi ± 1%. Produsen menggunakan rentang/skala penuh, kondisi tunak pada set point atau repetitif sebagai kualifikasi untuk menentukan akurasi. Kondisi stabil pada titik setel adalah satu-satunya kualifikasi yang berguna dari rentang persentase akurasi untuk pompa pengukuran. Mari kita lihat setiap kualifikasi secara rinci dan mengapa kondisi tunak pada titik setel adalah kualifikasi terbaik.

Akurasi Rentang Penuh atau Skala Penuh
Menggunakan kapasitas maksimum pompa sebagai katup. Dalam contoh kita di atas:

• Akurasi ± 1% dari skala penuh
  ○ 1% dari skala penuh = 0,5 GPH
• Akurasi pada pengaturan kapasitas 100% (50 GPH)
  ○ 50 GPM ± 0,5 GPH
  ○ 0,5 / 50 = 1% dari set point
• Akurasi pengaturan kapasitas 10% (5 GPH)
  ○ 5 GPH ± 0,5 GPH
  ○ 0,5 / 5 = 10% dari set point

Akurasi skala penuh tidak terlalu akurat. Dari contoh 50 GPH di atas, 1% dari skala penuh = 0,5 GPH. Di mana pun kita mengatur kapasitas pompa, spesifikasi alirannya memungkinkan kesalahan plus atau minus 0,5 GPH, yang secara total sebenarnya dua kali lipat karena ±. Jadi, kisaran kesalahan adalah 1 GPH.

Ketika pompa diatur pada kapasitas 100%, ini adalah perhitungan yang mudah dipahami karena sama dengan ± 1%. Namun ketika pompa diatur pada kapasitas 10%, variasi yang diperbolehkan masih sama dengan 1% dari kapasitas maksimum. Jadi, pengguna mengharapkan 5 GPH, tetapi dengan kemungkinan ± kesalahan 0,5 GPH. Deviasi aktual yang diperbolehkan, berdasarkan spesifikasi, sekarang ± 10% dari titik setel pompa - rentang kesalahan yang sama dengan 20% dari pengaturan pompa. Ini bukan pengukuran akurasi pompa. Untuk mencapai akurasi, Steady State pada Set Point harus ditetapkan.

Akurasi Kondisi Tunak pada Set Point
Menggunakan pengaturan kapasitas pompa saat ini sebagai nilainya. Dari contoh di atas:
Pada pengaturan kapasitas 100%, 1% = 0,5 GPH
Pada pengaturan kapasitas 10%, 1% = 0,05 GPH

Akurasi kondisi mantap adalah satu-satunya akurasi yang berguna untuk pompa pengukuran. Ini diukur pada pengaturan kapasitas pompa saat ini. Nilai aliran berubah berdasarkan pengaturan kapasitas karena persentase didasarkan pada pengaturan, bukan rating pompa maksimum.

Grafik 1

Bagan 1 menunjukkan batas atas dan bawah pompa pengukuran dengan akurasi kondisi tunak ± 1%. Margin deviasi yang dapat diterima sangat sempit - dan itu adalah pompa pengukur volume terkontrol yang sebenarnya seperti yang didefinisikan oleh lembaga hidrolik, ANSI, dan API.

Akurasi Repetitif
Akurasi repetitif memiliki 2 arti:

• Akurasi pompa yang terus beroperasi pada pengaturan kapasitas yang sama
• Akurasi pompa pada pengaturan tertentu ketika kapasitas diubah, dan kemudian dikembalikan ke pengaturan semula

Akurasi yang berulang-ulang juga sering disalahartikan Ini bukan merupakan pernyataan keseluruhan tentang akurasi pompa yang akan dikaitkan dengan penurunan. Satu-satunya hubungan dengan turndown adalah, bahwa akurasi berulang hanya berlaku dalam kisaran turndown.

Tujuan dari pompa pengukur adalah untuk menghasilkan aliran yang dapat diprediksi pada pengaturan kapasitas, sehingga definisi 2 berlaku. Definisi 1 hanya berarti sedikit karena tidak terlalu menantang kemampuan pompa untuk dapat diprediksi secara akurat pada seluruh jangkauannya. Itulah mengapa definisi 1 sering diterapkan pada pompa yang sebenarnya bukan pompa pengukuran. API dan organisasi standar lainnya menetapkan ± 3% sebagai spesifikasi untuk akurasi berulang, dan berharap pompa akan diuji sesuai dengan definisi 2.

Sebagai kesimpulan, harus jelas bahwa Anda tidak dapat memisahkan turndown dari akurasi, dan bahwa akurasi kondisi tunak adalah satu-satunya bentuk pernyataan akurasi yang memiliki nilai dalam aplikasi pompa pengukuran. Hal ini dapat diukur, diverifikasi, dan menambah nilai pada sistem pemompaan.

Pompa pengukur volume terkontrol yang sesungguhnya memenuhi standar lembaga yang ketat untuk penurunan dan akurasi kondisi stabil.
